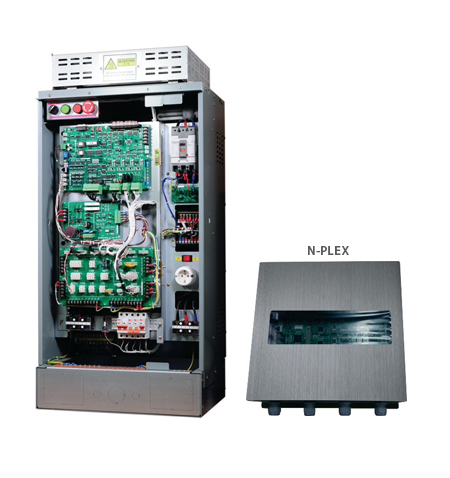

NETIS 3100

    Feature & Characteristics
    • 전용 Power Inverter 적용
    • KTC(한국기계전기전자시험연구원) 인증 'TC' 마크 취득
    • 고장 시간 및 고장 내용 메모리 기능
    • 낙뢰방지를 위한 Surge 제어 기능
    • 정지형 Auto Tuning 기능
    • 제어반 내부 작업등 내장
    • 32BIT Microprocessor Control
    • CAN 전용 MICOM 통신제어
    • 라인드라이브 및 오픈콜렉트 엔코드를 이용한 위치제어 기능
    • 기준층 또는 카 내에서의 E/L 상태 점검 및 조정, 에러 RESET 기능
    • 제어반 및 CAR JUNCTION BOX의 커넥션 보드 적용으로 설치의 단순 명확화
    • Specification
  • 전원 3상 380~440V, 50/60Hz
    속도 45~150m/min
    용도 승객용
    통신제어 CAN 통신 방식
    표시방식 DOT Display / LCD Display
    정치층수 32층
    구동방식 로프(Rope)
    운전방식 단독, 2대 병렬, 4대 그룹
    Rotary Encoder Line Drive, Open Collect
    크기 520(W) X 1090(H) X 380(D)
기능 설명
기능명칭 Standard Option 공급범위
보수운전(15m/min)   표준적용
층고 측정 운전
설치운전
전용(이사전용) 운전
운전수(수동) 운전
자동운전
BACKUP운전

방향반전시 카부름 취소
가상부름 등록제어
카 FAN/LIGHT 자동제어
BYPASS 운전제어
승장도어 열림 경보
110% 과부하 검출제어
홀 버튼 JAM검출

Door Safety Shoe 검출
  장난부름 등록취소   무상적용
카 부름 등록취소
야간소음 억제
특정층 강제정지
공회전 검출제어
각층정지운전
 		  유상적용
승장 Level 보상운전

홀 부름 등록 취소
NON STOP 운전(홀수층)
NON STOP 운전(짝수층)
특정층 Non_Stop운전
소방수운전
PARKING 운전

지정층 강제 정지 운전
2대 병렬운전
카 부름 우선 서비스 기능
자가발전운전
화재피난 운전
음성 안내장치
도착예보(Chime)
Photo Beam 검출제어
상세 기능
구분 상세기능설명
운전
기능		 평상운전 평상시에는 자동운전, 혼잡시에는 수동운전, 필요시에는 전용운전 등으로
용도에 따라 운전과정을 수행
병렬운전 평상운전 방식의 2대 병렬운전
서비스
기능		 Safety
Landing 운전		 운전중에 일시적인 고장으로 정지한 경우, 안전장치가 작동되지 않는 한 가장 가까운 층까지
자동적으로 저속운전되어 착상을 유도하는 Car내 갇힘 사고를 방지
에너지 절감기능 Hall 및 Car 부름이 전혀없는 경우,
Car조명과 Fan을 자동적으로 휴지시켜 불필요한 전력낭비 방지
Door 개폐시간
조절기능 		엘리베이터 이용상태에 따라 Door 개폐시간을 조절하여 운전효율을 극대화 시키는 기능
Car Door
Safaty 장치		 승객의 신체 일부분, 소화물 등이 Door에 낄때 즉시 Door를 Re-Open시켜 승객을 보호
장난부름
취소기능 		탑승한 승객수에 비해 Car 운전반등에 등록된 행선층이 현저히 많은 경우
등록된 행선층을 일제히 취소시켜 불필요한 운전을 방지
Parking 장치 Parking 스위치조작에 의해, 엘리베이터 Door를 Close, Car 조명 및 Fan을 휴지시키는 장치
(야간, 휴일등에 엘리베이터를 휴지시킬 때 편리)
Car Door
광전장치 		Car 도어에 Photo Sensor를 설치,
발사된 Photo Beam에 의해 승객등 물체의 유무를 감지하여 Door 개폐
도착예보 기능 엘리베이터 도착시 신호음을 울려 Car 또는 Hall 측 승객에게 도착을 알려주는 기능
자동안내
방송장치 		Micom에 내장된 음성으로 엘리베이터 운행상태를 안내하는 기능
자가발전운전 정전시 빌딩에 설치된 자가전원에 의해 엘리베이터를 운행
화제피난운전 화재발생시 관제 스위치 조작에 의해 피난층으로 복귀하는 기능
비상운전 화재발생시 피난층으로 복귀된 엘리베이터를 소방관이 화재진압을 효과적으로 할 수 있도록
지원하는 운전기능
카부름우선
서비스운전		 Car부름 운전완료 후 Hall부름에 응답하는 운전기능
격층운전 스위치 조작에 의해서 홀수 또는 짝수층에만 서비스하는 운전기능
Door
Nuddging 기능		 이물질 등에 의해 일정 시간이내 Door가 닫히지 않을 경우 강제로 닫히게 하는 기능
승장 Level
보상운전		 승강기의 Rope가 늘어남으로 인한 오차를 제거하여 승강기를 착상시키는 기능
부하 검출 장치 정격하중 초과시 승강기 내의 승객이 탑승하는 것을 방지하는 안전장치
Car 부름
등록취소		 승객이 목적층을 잘못 등록하였을 경우, 해당층의 버튼을 한 번 더 눌러 취소하는 기능

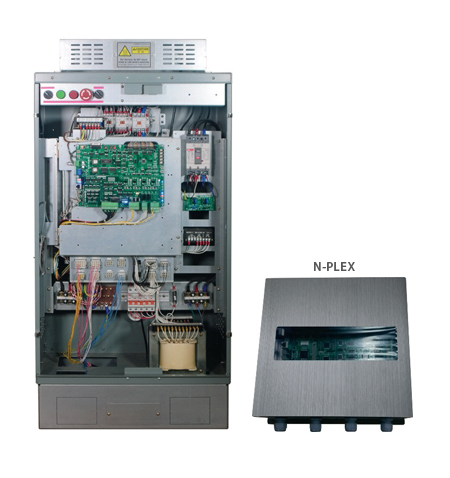

NETIS 310
    Feature & Characteristics
    • 전용 인버터를 채용한 컨트롤러
    • 한국승강기안전관리원에서 공인한 LSAC 인증서를 취득(LSAC : Lift Safety Assessment Confirmation, 승강기 안전성 평가 확인 인증서)
    • KTC(한국기계전기전자시험연구원) 인증 'TC' 마크 취득
    • EN 12015:2004, EN12016:2004 CE 인증 제품
    • 정지형 Auto Tuning 기능 및 Motor의 세밀한 제어를 위한 회전형 Auto Tuning 기능 탑재
    • CAN 전용 통신 MICOM 탑재로 직렬통신의 신뢰성 극대화
    • 32BIT 최신형 DSP를 적용시킨 인버터 컨트롤러
    • 기준층 또는 카 내에서의 E/L 상태 점검 및 조정, 에러 RESET 기능
    • 낙뢰에 대비한 낙뢰 소손방지 Surge 제어 기능
    • Specification
  • 전원 3상 380~440V, 50/60Hz
    속도 45~150m/min
    용도 승객용
    통신제어 CAN 통신 방식
    표시방식 DOT Display / LCD Display
    정치층수 64층
    구동방식 로프(Rope)
    운전방식 단독, 2대 병렬, 4대 그룹
    Rotary Encoder Line Drive, Open Collect
    크기 620(W) X 1260(H) X 370(D)
기능 설명
기능명칭 Standard Option 공급범위
보수운전(15m/min)   표준적용
층고 측정 운전
설치운전
전용(이사전용) 운전
운전수(수동) 운전
자동운전
BACKUP운전

방향반전시 카부름 취소
가상부름 등록제어
카 FAN/LIGHT 자동제어
BYPASS 운전제어
승장도어 열림 경보
110% 과부하 검출제어
홀 버튼 JAM검출

Door Safety Shoe 검출
  장난부름 등록취소   무상적용
카 부름 등록취소
야간소음 억제
특정층 강제정지
공회전 검출제어
각층정지운전
 		  유상적용
승장 Level 보상운전

홀 부름 등록 취소
NON STOP 운전(홀수층)
NON STOP 운전(짝수층)
특정층 Non_Stop운전
소방수운전
PARKING 운전

지정층 강제 정지 운전
2대 병렬운전
카 부름 우선 서비스 기능
자가발전운전
화재피난 운전
음성 안내장치
도착예보(Chime)
Photo Beam 검출제어
상세 기능
구분 상세기능설명
운전
기능		 평상운전 평상시에는 자동운전, 혼잡시에는 수동운전, 필요시에는 전용운전 등으로
용도에 따라 운전과정을 수행
병렬운전 평상운전 방식의 2대 병렬운전
서비스
기능		 Safety
Landing 운전		 운전중에 일시적인 고장으로 정지한 경우, 안전장치가 작동되지 않는 한 가장 가까운 층까지
자동적으로 저속운전되어 착상을 유도하는 Car내 갇힘 사고를 방지
에너지 절감기능 Hall 및 Car 부름이 전혀없는 경우,
Car조명과 Fan을 자동적으로 휴지시켜 불필요한 전력낭비 방지
Door 개폐시간
조절기능 		엘리베이터 이용상태에 따라 Door 개폐시간을 조절하여 운전효율을 극대화 시키는 기능
Car Door
Safaty 장치		 승객의 신체 일부분, 소화물 등이 Door에 낄때 즉시 Door를 Re-Open시켜 승객을 보호
장난부름
취소기능 		탑승한 승객수에 비해 Car 운전반등에 등록된 행선층이 현저히 많은 경우
등록된 행선층을 일제히 취소시켜 불필요한 운전을 방지
Parking 장치 Parking 스위치조작에 의해, 엘리베이터 Door를 Close, Car 조명 및 Fan을 휴지시키는 장치
(야간, 휴일등에 엘리베이터를 휴지시킬 때 편리)
Car Door
광전장치 		Car 도어에 Photo Sensor를 설치,
발사된 Photo Beam에 의해 승객등 물체의 유무를 감지하여 Door 개폐
도착예보 기능 엘리베이터 도착시 신호음을 울려 Car 또는 Hall 측 승객에게 도착을 알려주는 기능
자동안내
방송장치 		Micom에 내장된 음성으로 엘리베이터 운행상태를 안내하는 기능
자가발전운전 정전시 빌딩에 설치된 자가전원에 의해 엘리베이터를 운행
화제피난운전 화재발생시 관제 스위치 조작에 의해 피난층으로 복귀하는 기능
비상운전 화재발생시 피난층으로 복귀된 엘리베이터를 소방관이 화재진압을 효과적으로 할 수 있도록
지원하는 운전기능
카부름우선
서비스운전		 Car부름 운전완료 후 Hall부름에 응답하는 운전기능
격층운전 스위치 조작에 의해서 홀수 또는 짝수층에만 서비스하는 운전기능
Door
Nuddging 기능		 이물질 등에 의해 일정 시간이내 Door가 닫히지 않을 경우 강제로 닫히게 하는 기능
승장 Level
보상운전		 승강기의 Rope가 늘어남으로 인한 오차를 제거하여 승강기를 착상시키는 기능
부하 검출 장치 정격하중 초과시 승강기 내의 승객이 탑승하는 것을 방지하는 안전장치
Car 부름
등록취소		 승객이 목적층을 잘못 등록하였을 경우, 해당층의 버튼을 한 번 더 눌러 취소하는 기능

NETIS 320

    Feature & Characteristics
    • 전용 인버터를 채용한 컨트롤러
    • 한국승강기안전관리원에서 공인한 LSAC 인증서를 취득(LSAC : Lift Safety Assessment Confirmation, 승강기 안전성 평가 확인 인증서)
    • KTC(한국기계전기전자시험연구원) 인증 'TC' 마크 취득
    • EN 12015:2004, EN12016:2004 CE 인증 제품
    • 정지형 Auto Tuning 기능 및 Motor의 세밀한 제어를 위한 회전형 Auto Tuning 기능 탑재
    • CAN 전용 통신 MICOM 탑재로 직렬통신의 신뢰성 극대화
    • 32BIT 최신형 DSP를 적용시킨 인버터 컨트롤러
    • 기준층 또는 카 내에서의 E/L 상태 점검 및 조정, 에러 RESET 기능
    • 낙뢰에 대비한 낙뢰 소손방지 Surge 제어 기능
    • Specification
  • 전원 3상 220V, 380~440V, 50/60Hz
    속도 45~150m/min
    용도 승객용
    통신제어 CAN 통신 방식
    표시방식 DOT Display / LCD Display
    정치층수 32층
    구동방식 로프(Rope)
    운전방식 단독, 2대 병렬, 4대 그룹
    Rotary Encoder Line Drive, Open Collect
    크기 780(W) X 1530(H) X 450(D)
기능 설명
기능명칭 Standard Option 공급범위
보수운전(15m/min)   표준적용
층고 측정 운전
설치운전
전용(이사전용) 운전
운전수(수동) 운전
자동운전
BACKUP운전

방향반전시 카부름 취소
가상부름 등록제어
카 FAN/LIGHT 자동제어
BYPASS 운전제어
승장도어 열림 경보
110% 과부하 검출제어
홀 버튼 JAM검출

Door Safety Shoe 검출
  장난부름 등록취소   무상적용
카 부름 등록취소
야간소음 억제
특정층 강제정지
공회전 검출제어
각층정지운전
 		  유상적용
승장 Level 보상운전

홀 부름 등록 취소
NON STOP 운전(홀수층)
NON STOP 운전(짝수층)
특정층 Non_Stop운전
소방수운전
PARKING 운전

지정층 강제 정지 운전
2대 병렬운전
카 부름 우선 서비스 기능
자가발전운전
화재피난 운전
음성 안내장치
도착예보(Chime)
Photo Beam 검출제어
상세 기능
구분 상세기능설명
운전
기능		 평상운전 평상시에는 자동운전, 혼잡시에는 수동운전, 필요시에는 전용운전 등으로
용도에 따라 운전과정을 수행
병렬운전 평상운전 방식의 2대 병렬운전
서비스
기능		 Safety
Landing 운전		 운전중에 일시적인 고장으로 정지한 경우, 안전장치가 작동되지 않는 한 가장 가까운 층까지
자동적으로 저속운전되어 착상을 유도하는 Car내 갇힘 사고를 방지
에너지 절감기능 Hall 및 Car 부름이 전혀없는 경우,
Car조명과 Fan을 자동적으로 휴지시켜 불필요한 전력낭비 방지
Door 개폐시간
조절기능 		엘리베이터 이용상태에 따라 Door 개폐시간을 조절하여 운전효율을 극대화 시키는 기능
Car Door
Safaty 장치		 승객의 신체 일부분, 소화물 등이 Door에 낄때 즉시 Door를 Re-Open시켜 승객을 보호
장난부름
취소기능 		탑승한 승객수에 비해 Car 운전반등에 등록된 행선층이 현저히 많은 경우
등록된 행선층을 일제히 취소시켜 불필요한 운전을 방지
Parking 장치 Parking 스위치조작에 의해, 엘리베이터 Door를 Close, Car 조명 및 Fan을 휴지시키는 장치
(야간, 휴일등에 엘리베이터를 휴지시킬 때 편리)
Car Door
광전장치 		Car 도어에 Photo Sensor를 설치,
발사된 Photo Beam에 의해 승객등 물체의 유무를 감지하여 Door 개폐
도착예보 기능 엘리베이터 도착시 신호음을 울려 Car 또는 Hall 측 승객에게 도착을 알려주는 기능
자동안내
방송장치 		Micom에 내장된 음성으로 엘리베이터 운행상태를 안내하는 기능
자가발전운전 정전시 빌딩에 설치된 자가전원에 의해 엘리베이터를 운행
화제피난운전 화재발생시 관제 스위치 조작에 의해 피난층으로 복귀하는 기능
비상운전 화재발생시 피난층으로 복귀된 엘리베이터를 소방관이 화재진압을 효과적으로 할 수 있도록
지원하는 운전기능
카부름우선
서비스운전		 Car부름 운전완료 후 Hall부름에 응답하는 운전기능
격층운전 스위치 조작에 의해서 홀수 또는 짝수층에만 서비스하는 운전기능
Door
Nuddging 기능		 이물질 등에 의해 일정 시간이내 Door가 닫히지 않을 경우 강제로 닫히게 하는 기능
승장 Level
보상운전		 승강기의 Rope가 늘어남으로 인한 오차를 제거하여 승강기를 착상시키는 기능
부하 검출 장치 정격하중 초과시 승강기 내의 승객이 탑승하는 것을 방지하는 안전장치
Car 부름
등록취소		 승객이 목적층을 잘못 등록하였을 경우, 해당층의 버튼을 한 번 더 눌러 취소하는 기능

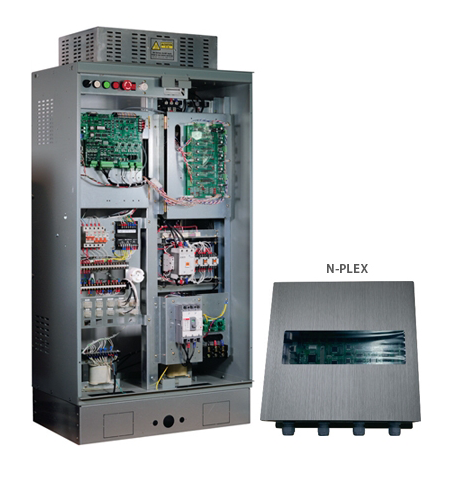

NETIS 340

    Feature & Characteristics
    • 전용 인버터를 채용한 컨트롤러
    • 한국승강기안전관리원에서 공인한 LSAC 인증서를 취득(LSAC : Lift Safety Assessment Confirmation, 승강기 안전성 평가 확인 인증서)
    • KTC(한국기계전기전자시험연구원) 인증 'TC' 마크 취득
    • EN 12015:2004, EN12016:2004 CE 인증 제품
    • 정지형 Auto Tuning 기능 및 Motor의 세밀한 제어를 위한 회전형 Auto Tuning 기능 탑재
    • CAN 전용 통신 MICOM 탑재로 직렬통신의 신뢰성 극대화
    • 32BIT 최신형 DSP를 적용시킨 인버터 컨트롤러
    • 기준층 또는 카 내에서의 E/L 상태 점검 및 조정, 에러 RESET 기능
    • 낙뢰에 대비한 낙뢰 소손방지 Surge 제어 기능
    • Specification
  • 전원 3상 220V, 380~440V, 50/60Hz
    속도 45~150m/min
    용도 승객용
    통신제어 CAN 통신 방식
    표시방식 DOT Display / LCD Display
    정치층수 32층
    구동방식 로프(Rope)
    운전방식 단독, 2대 병렬, 4대 그룹
    Rotary Encoder Line Drive, Open Collect
    크기 780(W) X 1530(H) X 450(D)
기능 설명
기능명칭 Standard Option 공급범위
보수운전(15m/min)   표준적용
층고 측정 운전
설치운전
전용(이사전용) 운전
운전수(수동) 운전
자동운전
BACKUP운전

방향반전시 카부름 취소
가상부름 등록제어
카 FAN/LIGHT 자동제어
BYPASS 운전제어
승장도어 열림 경보
110% 과부하 검출제어
홀 버튼 JAM검출

Door Safety Shoe 검출
  장난부름 등록취소   무상적용
카 부름 등록취소
야간소음 억제
특정층 강제정지
공회전 검출제어
각층정지운전
 		  유상적용
승장 Level 보상운전

홀 부름 등록 취소
NON STOP 운전(홀수층)
NON STOP 운전(짝수층)
특정층 Non_Stop운전
소방수운전
PARKING 운전

지정층 강제 정지 운전
2대 병렬운전
카 부름 우선 서비스 기능
자가발전운전
화재피난 운전
음성 안내장치
도착예보(Chime)
Photo Beam 검출제어
상세 기능
구분 상세기능설명
운전
기능		 평상운전 평상시에는 자동운전, 혼잡시에는 수동운전, 필요시에는 전용운전 등으로
용도에 따라 운전과정을 수행
병렬운전 평상운전 방식의 2대 병렬운전
서비스
기능		 Safety
Landing 운전		 운전중에 일시적인 고장으로 정지한 경우, 안전장치가 작동되지 않는 한 가장 가까운 층까지
자동적으로 저속운전되어 착상을 유도하는 Car내 갇힘 사고를 방지
에너지 절감기능 Hall 및 Car 부름이 전혀없는 경우,
Car조명과 Fan을 자동적으로 휴지시켜 불필요한 전력낭비 방지
Door 개폐시간
조절기능 		엘리베이터 이용상태에 따라 Door 개폐시간을 조절하여 운전효율을 극대화 시키는 기능
Car Door
Safaty 장치		 승객의 신체 일부분, 소화물 등이 Door에 낄때 즉시 Door를 Re-Open시켜 승객을 보호
장난부름
취소기능 		탑승한 승객수에 비해 Car 운전반등에 등록된 행선층이 현저히 많은 경우
등록된 행선층을 일제히 취소시켜 불필요한 운전을 방지
Parking 장치 Parking 스위치조작에 의해, 엘리베이터 Door를 Close, Car 조명 및 Fan을 휴지시키는 장치
(야간, 휴일등에 엘리베이터를 휴지시킬 때 편리)
Car Door
광전장치 		Car 도어에 Photo Sensor를 설치,
발사된 Photo Beam에 의해 승객등 물체의 유무를 감지하여 Door 개폐
도착예보 기능 엘리베이터 도착시 신호음을 울려 Car 또는 Hall 측 승객에게 도착을 알려주는 기능
자동안내
방송장치 		Micom에 내장된 음성으로 엘리베이터 운행상태를 안내하는 기능
자가발전운전 정전시 빌딩에 설치된 자가전원에 의해 엘리베이터를 운행
화제피난운전 화재발생시 관제 스위치 조작에 의해 피난층으로 복귀하는 기능
비상운전 화재발생시 피난층으로 복귀된 엘리베이터를 소방관이 화재진압을 효과적으로 할 수 있도록
지원하는 운전기능
카부름우선
서비스운전		 Car부름 운전완료 후 Hall부름에 응답하는 운전기능
격층운전 스위치 조작에 의해서 홀수 또는 짝수층에만 서비스하는 운전기능
Door
Nuddging 기능		 이물질 등에 의해 일정 시간이내 Door가 닫히지 않을 경우 강제로 닫히게 하는 기능
승장 Level
보상운전		 승강기의 Rope가 늘어남으로 인한 오차를 제거하여 승강기를 착상시키는 기능
부하 검출 장치 정격하중 초과시 승강기 내의 승객이 탑승하는 것을 방지하는 안전장치
Car 부름
등록취소		 승객이 목적층을 잘못 등록하였을 경우, 해당층의 버튼을 한 번 더 눌러 취소하는 기능

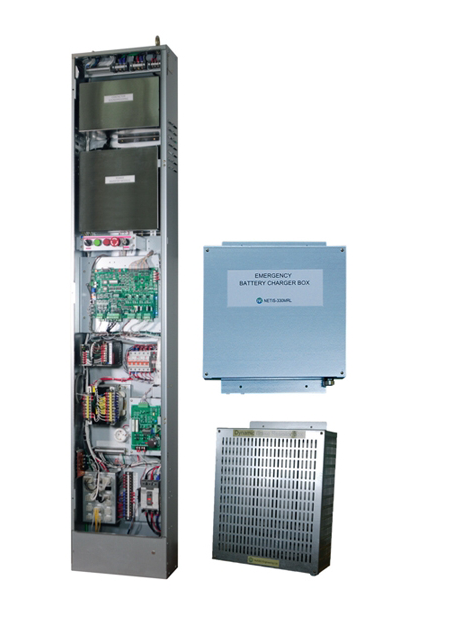

NETIS 330MRL

    Feature & Characteristics
    • EN 12015:2004, EN12016:2004 CE 인증 제품
    • KTC(한국기계전기전자시험연구원) 인증 'TC' 마크 취득
    • 고장 시간 및 고장 내용 메모리 기능
    • 전용 Power Inverter 적용
    • 정전 구출 운전시에도 전류제어를 이용한 Break 개방, 비상구출운전 기능
    • 32BIT Microprocessor Control
    • 낙뢰 방지를 위한 Surge 제어 기능
    • AT90CAN32 CAN Processor Control
    • 고장내용 전체 Monitoring 기능 내장
    • 기준층에서의 Error Clear 기능 내장
    • 1층 승장 또는 카 내에서도 E/L 상태점검 및 에러 소거 기능
    • 라인드라이브 및 오픈콜렉트 엔코드를 이용한 위치제어 기능
    • 승장에 위치한 제어시스템
    • Specification
  • 전원 3상 380~440V
    속도 45~150m/min
    용도 승객용 및 화물용
    통신제어 CAN 통신 방식
    표시방식 DOT Display
    정치층수 32층
    구동방식 로프(Rope)
    운전방식 단독, 2대 병렬, 4대 그룹
    Rotary Encoder Encoder
    크기 400(W) X 2100(H) X 200(D)
기능 설명
기능명칭 Standard Option 공급범위
보수운전(15m/min)   표준적용
층고 측정 운전
설치운전
전용(이사전용) 운전
운전수(수동) 운전
자동운전
BACKUP운전

방향반전시 카부름 취소
가상부름 등록제어
카 FAN/LIGHT 자동제어
BYPASS 운전제어
승장도어 열림 경보
110% 과부하 검출제어
홀 버튼 JAM검출

Door Safety Shoe 검출
  장난부름 등록취소   무상적용
카 부름 등록취소
야간소음 억제
특정층 강제정지
공회전 검출제어
각층정지운전
 		  유상적용
승장 Level 보상운전

홀 부름 등록 취소
NON STOP 운전(홀수층)
NON STOP 운전(짝수층)
특정층 Non_Stop운전
소방수운전
PARKING 운전

지정층 강제 정지 운전
2대 병렬운전
카 부름 우선 서비스 기능
자가발전운전
화재피난 운전
음성 안내장치
도착예보(Chime)
Photo Beam 검출제어
상세 기능
구분 상세기능설명
운전
기능		 평상운전 평상시에는 자동운전, 혼잡시에는 수동운전, 필요시에는 전용운전 등으로
용도에 따라 운전과정을 수행
병렬운전 평상운전 방식의 2대 병렬운전
서비스
기능		 Safety
Landing 운전		 운전중에 일시적인 고장으로 정지한 경우, 안전장치가 작동되지 않는 한 가장 가까운 층까지
자동적으로 저속운전되어 착상을 유도하는 Car내 갇힘 사고를 방지
에너지 절감기능 Hall 및 Car 부름이 전혀없는 경우,
Car조명과 Fan을 자동적으로 휴지시켜 불필요한 전력낭비 방지
Door 개폐시간
조절기능 		엘리베이터 이용상태에 따라 Door 개폐시간을 조절하여 운전효율을 극대화 시키는 기능
Car Door
Safaty 장치		 승객의 신체 일부분, 소화물 등이 Door에 낄때 즉시 Door를 Re-Open시켜 승객을 보호
장난부름
취소기능 		탑승한 승객수에 비해 Car 운전반등에 등록된 행선층이 현저히 많은 경우
등록된 행선층을 일제히 취소시켜 불필요한 운전을 방지
Parking 장치 Parking 스위치조작에 의해, 엘리베이터 Door를 Close, Car 조명 및 Fan을 휴지시키는 장치
(야간, 휴일등에 엘리베이터를 휴지시킬 때 편리)
Car Door
광전장치 		Car 도어에 Photo Sensor를 설치,
발사된 Photo Beam에 의해 승객등 물체의 유무를 감지하여 Door 개폐
도착예보 기능 엘리베이터 도착시 신호음을 울려 Car 또는 Hall 측 승객에게 도착을 알려주는 기능
자동안내
방송장치 		Micom에 내장된 음성으로 엘리베이터 운행상태를 안내하는 기능
자가발전운전 정전시 빌딩에 설치된 자가전원에 의해 엘리베이터를 운행
화제피난운전 화재발생시 관제 스위치 조작에 의해 피난층으로 복귀하는 기능
비상운전 화재발생시 피난층으로 복귀된 엘리베이터를 소방관이 화재진압을 효과적으로 할 수 있도록
지원하는 운전기능
카부름우선
서비스운전		 Car부름 운전완료 후 Hall부름에 응답하는 운전기능
격층운전 스위치 조작에 의해서 홀수 또는 짝수층에만 서비스하는 운전기능
Door
Nuddging 기능		 이물질 등에 의해 일정 시간이내 Door가 닫히지 않을 경우 강제로 닫히게 하는 기능
승장 Level
보상운전		 승강기의 Rope가 늘어남으로 인한 오차를 제거하여 승강기를 착상시키는 기능
부하 검출 장치 정격하중 초과시 승강기 내의 승객이 탑승하는 것을 방지하는 안전장치
Car 부름
등록취소		 승객이 목적층을 잘못 등록하였을 경우, 해당층의 버튼을 한 번 더 눌러 취소하는 기능

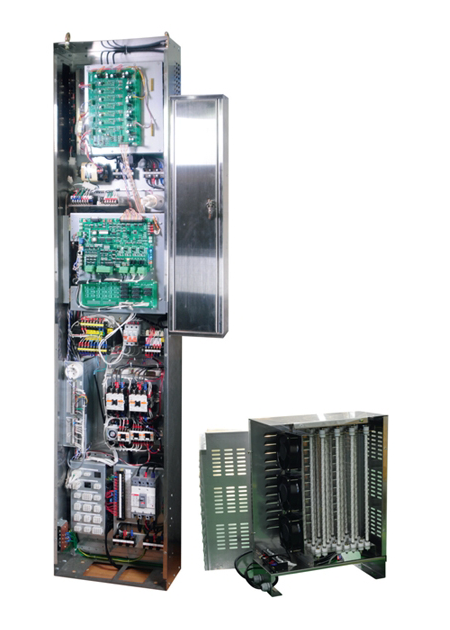

NETIS 350MRL

    Feature & Characteristics
    • EN 12015:2004, EN12016:2004 CE 인증 제품
    • KTC(한국기계전기전자시험연구원) 인증 'TC' 마크 취득
    • 고장 시간 및 고장 내용 메모리 기능
    • 전용 Power Inverter 적용
    • 정전 구출 운전시에도 전류제어를 이용한 Break 개방, 비상구출운전 기능
    • 32BIT Microprocessor Control
    • 낙뢰 방지를 위한 Surge 제어 기능
    • AT90CAN32 CAN Processor Control
    • 고장내용 전체 Monitoring 기능 내장
    • 기준층에서의 Error Clear 기능 내장
    • 1층 승장 또는 카 내에서도 E/L 상태점검 및 에러 소거 기능
    • 라인드라이브 및 오픈콜렉트 엔코드를 이용한 위치제어 기능
    • 승장에 위치한 제어시스템
    • Specification
  • 전원 3상 380~440V
    속도 60~150m/min
    용도 승객용 및 화물용
    통신제어 CAN 통신 방식
    표시방식 DOT Display
    정치층수 64층
    구동방식 로프(Rope)
    운전방식 단독, 2대 병렬, 4대 그룹
    Rotary Encoder Encoder
    크기 440(W) X 2100(H) X 230(D)
기능 설명
기능명칭 Standard Option 공급범위
보수운전(15m/min)   표준적용
층고 측정 운전
설치운전
전용(이사전용) 운전
운전수(수동) 운전
자동운전
BACKUP운전

방향반전시 카부름 취소
가상부름 등록제어
카 FAN/LIGHT 자동제어
BYPASS 운전제어
승장도어 열림 경보
110% 과부하 검출제어
홀 버튼 JAM검출

Door Safety Shoe 검출
  장난부름 등록취소   무상적용
카 부름 등록취소
야간소음 억제
특정층 강제정지
공회전 검출제어
각층정지운전
 		  유상적용
승장 Level 보상운전

홀 부름 등록 취소
NON STOP 운전(홀수층)
NON STOP 운전(짝수층)
특정층 Non_Stop운전
소방수운전
PARKING 운전

지정층 강제 정지 운전
2대 병렬운전
카 부름 우선 서비스 기능
자가발전운전
화재피난 운전
음성 안내장치
도착예보(Chime)
Photo Beam 검출제어
상세 기능
구분 상세기능설명
운전
기능		 평상운전 평상시에는 자동운전, 혼잡시에는 수동운전, 필요시에는 전용운전 등으로
용도에 따라 운전과정을 수행
병렬운전 평상운전 방식의 2대 병렬운전
서비스
기능		 Safety
Landing 운전		 운전중에 일시적인 고장으로 정지한 경우, 안전장치가 작동되지 않는 한 가장 가까운 층까지
자동적으로 저속운전되어 착상을 유도하는 Car내 갇힘 사고를 방지
에너지 절감기능 Hall 및 Car 부름이 전혀없는 경우,
Car조명과 Fan을 자동적으로 휴지시켜 불필요한 전력낭비 방지
Door 개폐시간
조절기능 		엘리베이터 이용상태에 따라 Door 개폐시간을 조절하여 운전효율을 극대화 시키는 기능
Car Door
Safaty 장치		 승객의 신체 일부분, 소화물 등이 Door에 낄때 즉시 Door를 Re-Open시켜 승객을 보호
장난부름
취소기능 		탑승한 승객수에 비해 Car 운전반등에 등록된 행선층이 현저히 많은 경우
등록된 행선층을 일제히 취소시켜 불필요한 운전을 방지
Parking 장치 Parking 스위치조작에 의해, 엘리베이터 Door를 Close, Car 조명 및 Fan을 휴지시키는 장치
(야간, 휴일등에 엘리베이터를 휴지시킬 때 편리)
Car Door
광전장치 		Car 도어에 Photo Sensor를 설치,
발사된 Photo Beam에 의해 승객등 물체의 유무를 감지하여 Door 개폐
도착예보 기능 엘리베이터 도착시 신호음을 울려 Car 또는 Hall 측 승객에게 도착을 알려주는 기능
자동안내
방송장치 		Micom에 내장된 음성으로 엘리베이터 운행상태를 안내하는 기능
자가발전운전 정전시 빌딩에 설치된 자가전원에 의해 엘리베이터를 운행
화제피난운전 화재발생시 관제 스위치 조작에 의해 피난층으로 복귀하는 기능
비상운전 화재발생시 피난층으로 복귀된 엘리베이터를 소방관이 화재진압을 효과적으로 할 수 있도록
지원하는 운전기능
카부름우선
서비스운전		 Car부름 운전완료 후 Hall부름에 응답하는 운전기능
격층운전 스위치 조작에 의해서 홀수 또는 짝수층에만 서비스하는 운전기능
Door
Nuddging 기능		 이물질 등에 의해 일정 시간이내 Door가 닫히지 않을 경우 강제로 닫히게 하는 기능
승장 Level
보상운전		 승강기의 Rope가 늘어남으로 인한 오차를 제거하여 승강기를 착상시키는 기능
부하 검출 장치 정격하중 초과시 승강기 내의 승객이 탑승하는 것을 방지하는 안전장치
Car 부름
등록취소		 승객이 목적층을 잘못 등록하였을 경우, 해당층의 버튼을 한 번 더 눌러 취소하는 기능
